Metallisch dichtende
Kükenhähne

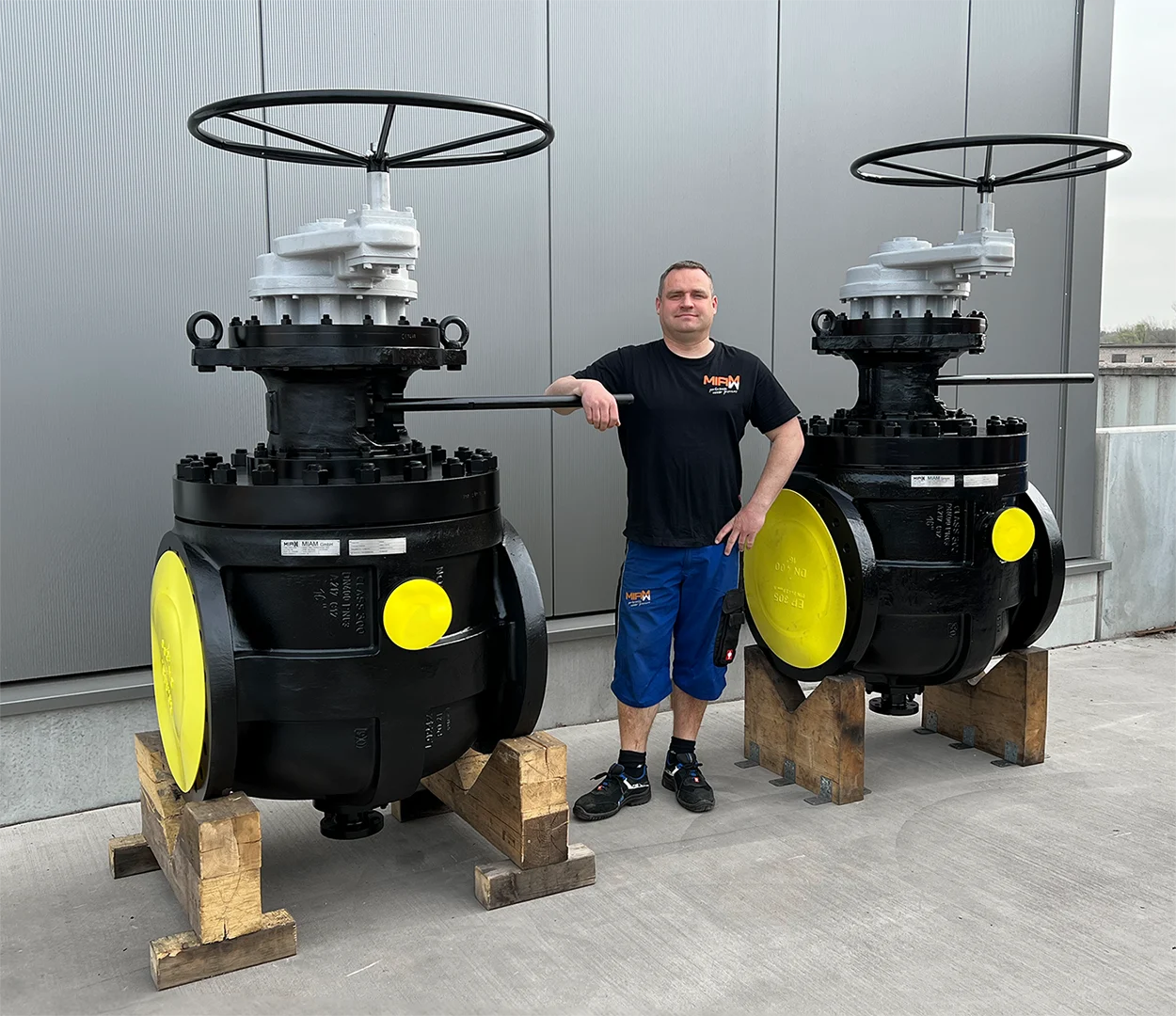

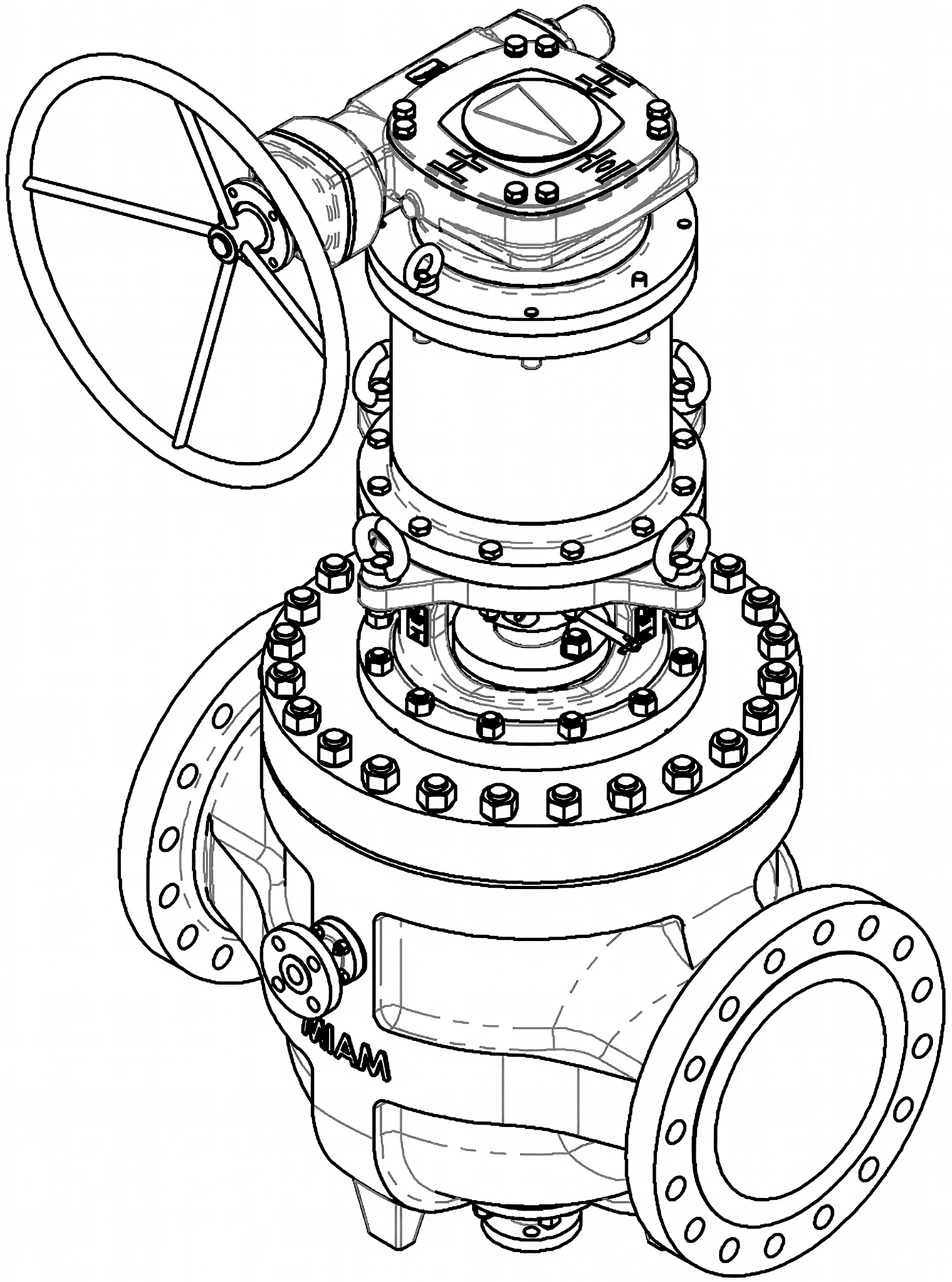

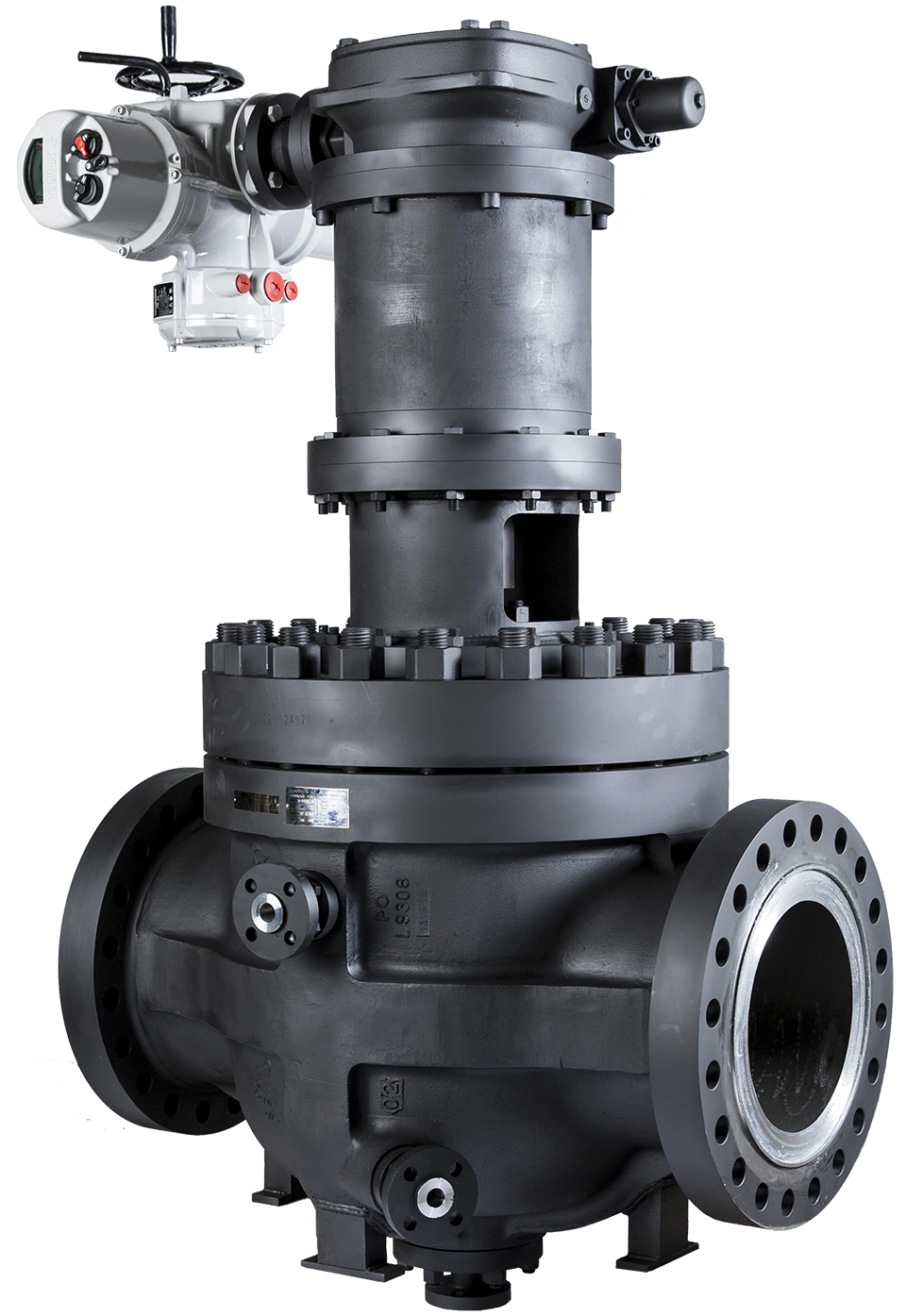

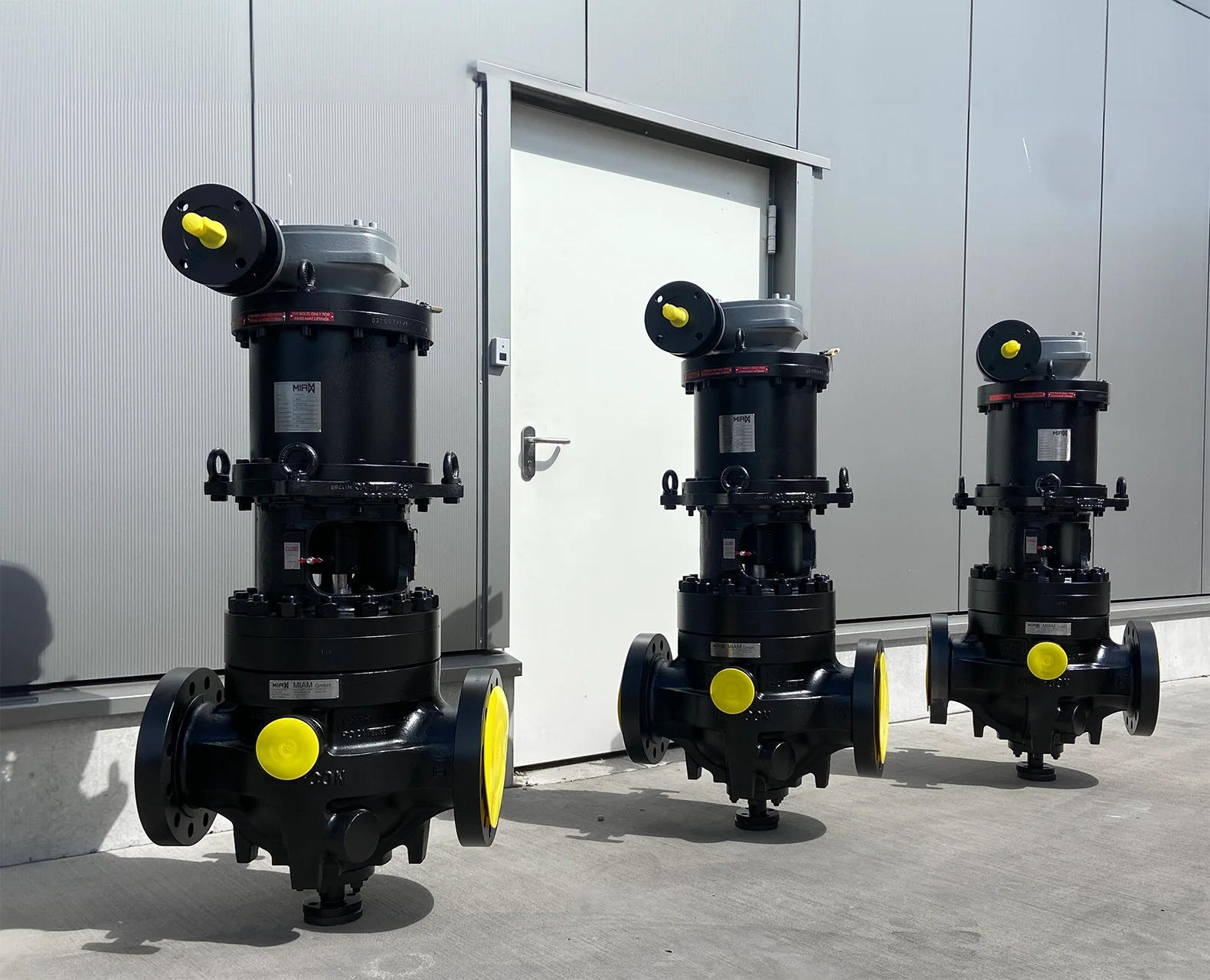

Unsere metallisch dichtenden, anlüftbaren Kükenhähne INNO-CON® sind äußerst robuste und zuverlässige Absperrarmaturen für kritische Anwendungen. Dazu gehören feststoffbeladene Flüssigkeiten und Gase genauso, wie kristallisierende und hochviskose Medien sowie hohe Prozesstemperaturen und –drücke. Sie sind so technisch konzipiert, dass die Dichtflächen sowohl in Offen- als auch in Geschlossenstellung geschützt sind. Die einzigartige Kinematik dieser Hähne verhindert jegliche Reibung auf den Dichtflächen während der Drehbewegung.
Neben der hohen Dichtheit zeichnet sich dieses Produkt durch einen einfachen Aufbau aus. Es ist zudem äußerst wartungsfreundlich, da das Küken (Absperrelement) über den Deckel in die Armatur eingesetzt wird und somit eine Inspektion/Wartung der Armatur in der Rohrleitung ermöglicht.
Typische Anwendungen
- Delayed Coker
- Fluidized Catalyst Cracking
- Vakuum-Destillation
- Ethylen Cracker
- Visbreaker
Typische Anwendungen
- Delayed Coker
- Fluidized Catalyst Cracking
- Vakuum-Destillation
- Ethylen Cracker
- Visbreaker
Lorem ipsum dolor atem
INNO-CON - Fluidized catalytic cracking plant NPS 16 Class 300
INNO-CON - Venyl Chloride Monomer Plant NPS 8 Class 600

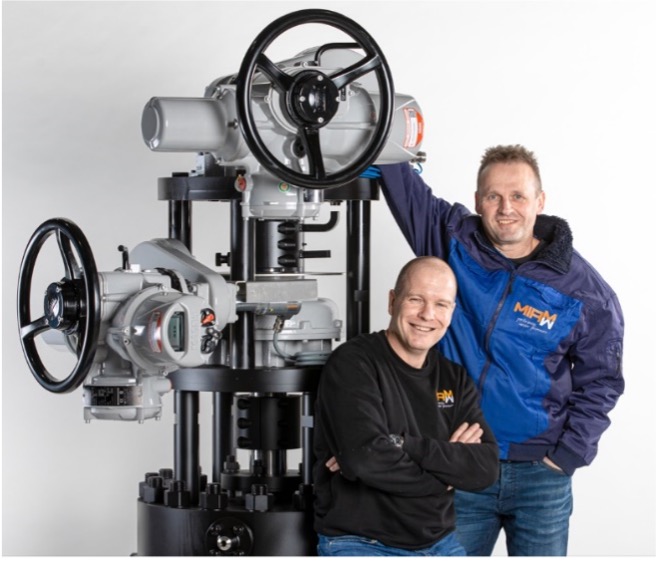

Metallisch dichtende
Mehrwegekükenhähne

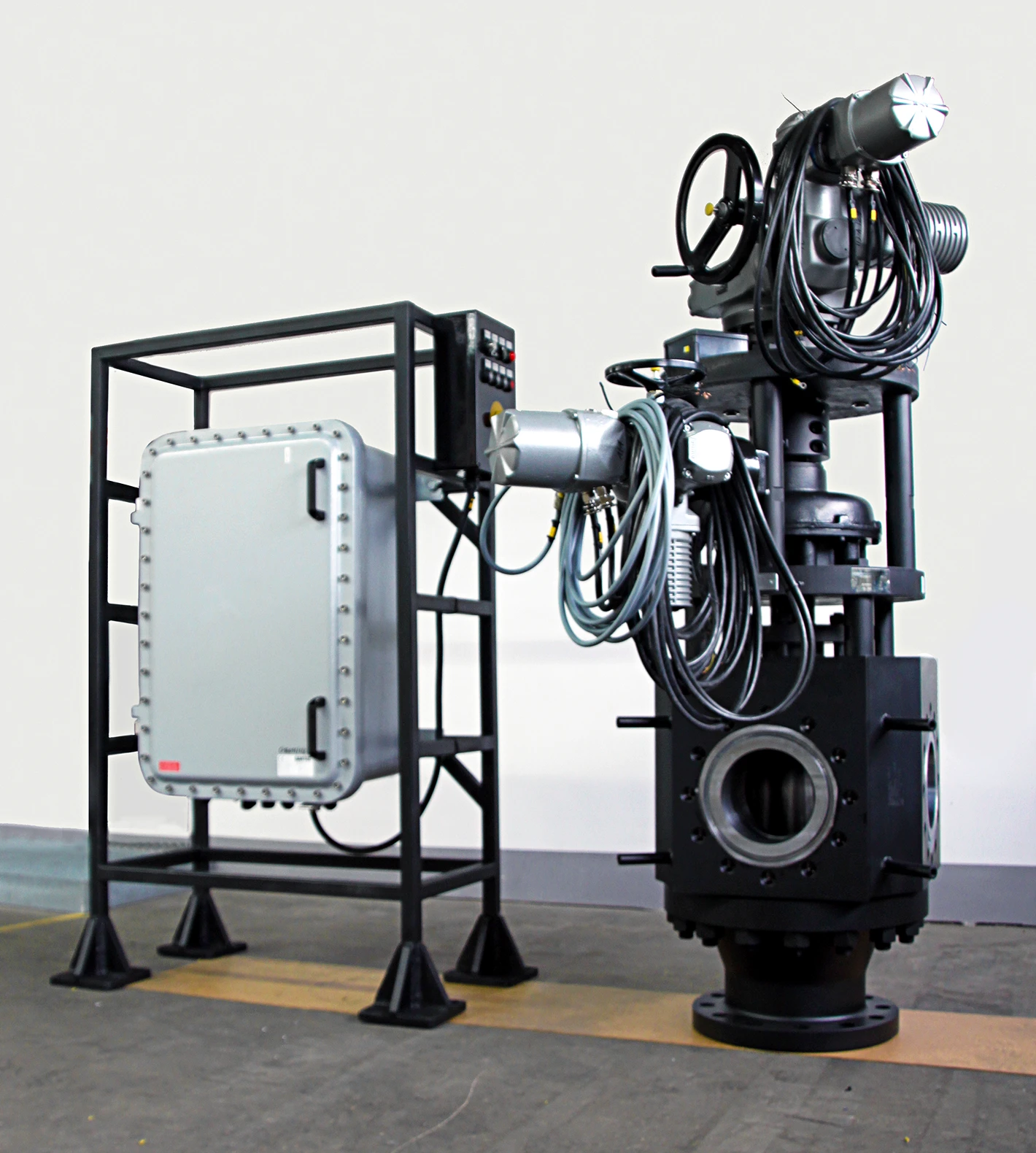

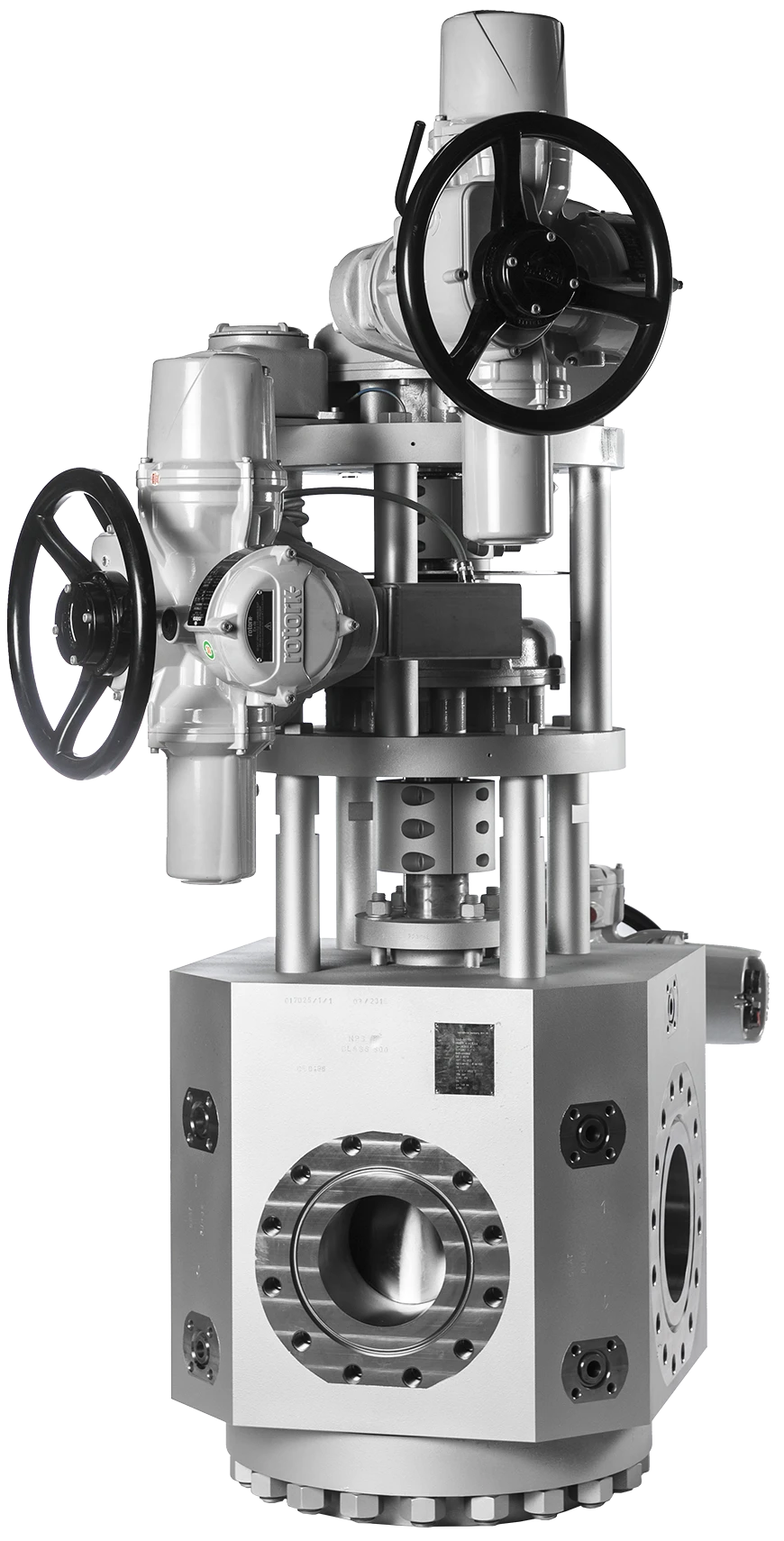

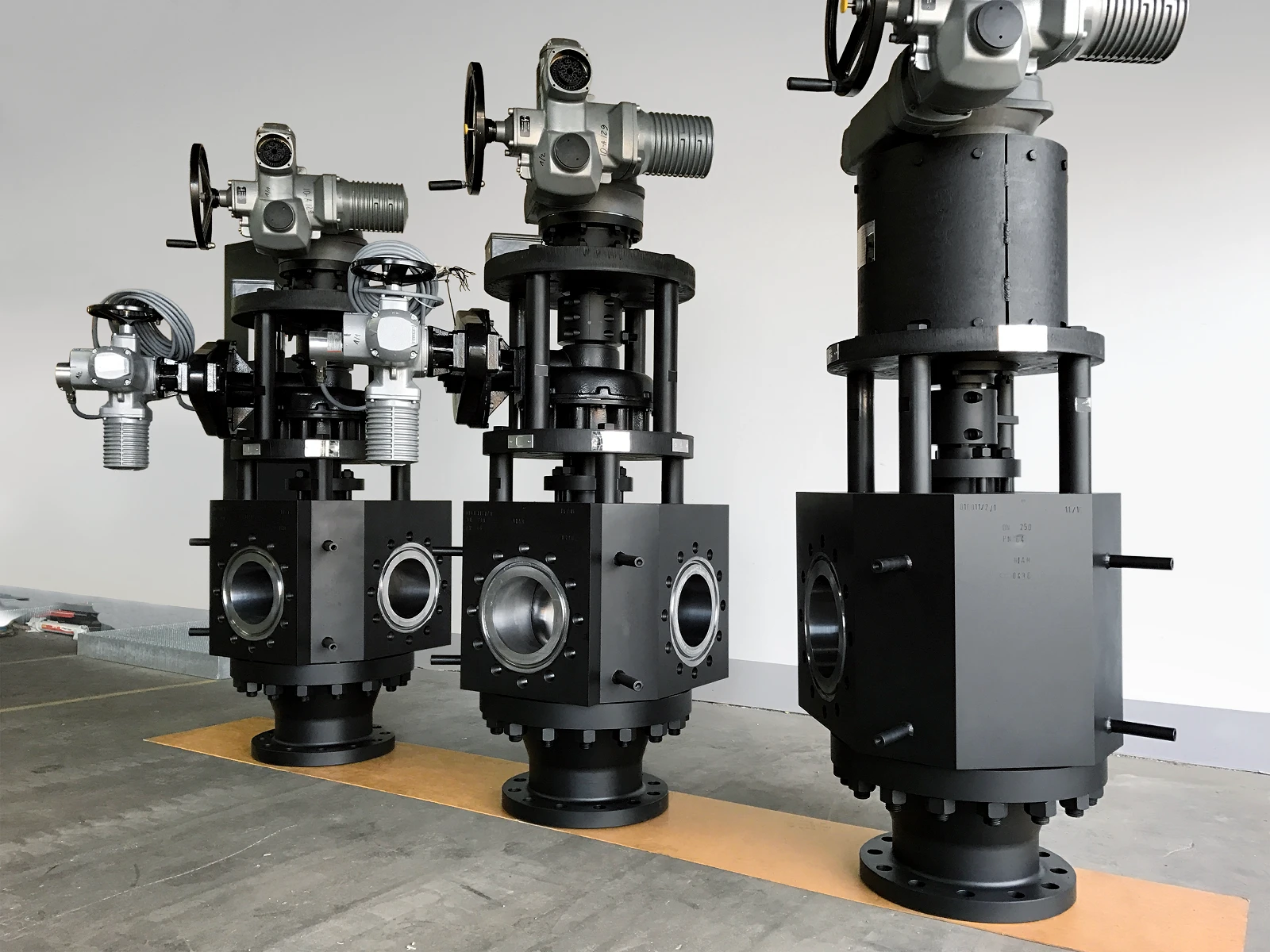

Der Schalthahn (Switch-Valve) ist die Schlüsselkomponente des gesamten Delayed Coker Prozesses. Die MIAM® bietet für diese kritische Anwendung mit ihrem INNO-SWITCH® Design eine sichere, zuverlässige und langlebige Armaturenlösung. Der Schalthahn INNO-SWITCH® ist ein totraumminimierter, anlüftbarer, metallisch dichtender Mehrwege-Kükenhahn. Abhängig von der Anlagenausführung des Kokers bieten wir 3- oder 4-Wege Switch Valves an.
Typische Anwendungen
- Delayed Coker
Typische Anwendungen
- Delayed Coker
Lorem ipsum dolor sit amet, consetetur sadipscing.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod
MakroPor

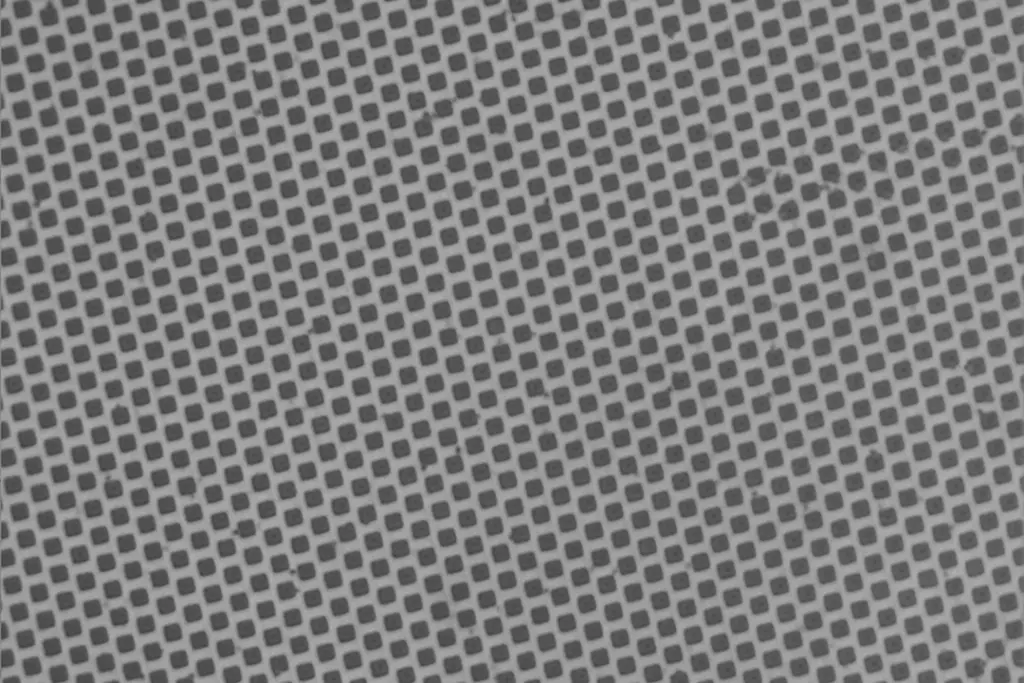

Die MakroPor Membranen besitzen Poren mit einem einheitlichen Porendurchmesser (Abweichung unter 5%), der über die gesamte Porenlänge hindurch konstant bleibt. Die Poren sind aufgrund der Vorstrukturierung über die gesamte Fläche des Wafers gleichmäßig exakt hexagonal oder quadratisch angeordnet. Durch eine zusätzliche anisotrope Ätzung können die runden Poren auch zu viereckigen aufgeweitet werden.
Standardprodukte
| Porenabstand | Porendurchmesser | Porenlänge | Anordnung der Poren |
|---|---|---|---|
| 1,5 µm | 1 µm | 50, 200 µm | Trigonal |
| 4,2 µm | 2,5 µm | 50, 200 µm | Trigonal |
| 12 µm | 5 µm | 350, 500 µm | Quadratisch |
| 20 µm | 8 µm | 500 µm | Quadratisch |
Material­eigenschaften
Porendurchmesser anpassbar ab 1 µm bis 17 µm(größer möglich)
Porenabstand und Anordnung der Poren anpassbar durch Anfertigung einer Photomaske zur Vorstrukturierung
Standardabweichung < 5%
Durchflussmembranen mit symmetrischen Poren
Poröses Silizium mit einseitig geschlossenen Poren
Porentiefen von wenigen µm bis 500 µm
Porosität einstellbar ab 20%
thermisch stabil bis 1200ºC
(abhängig von der Umgebung)
funktionalisierbare Oberfläche
Porendurchmesser
anpassbar ab 1 µm bis 17 µm (größer möglich)
Porenabstand und Anordnung der Poren
anpassbar durch Anfertigung einer Photomaske zur Vorstrukturierung
Standardabweichung
< 5%
Durchflussmembranen
mit symmetrischen Poren
Poröses Silizium
mit einseitig geschlossenen Poren
Porentiefen
wenige µm bis 500 µm
Porosität
einstellbar ab 20%
thermisch stabil
bis 1200ºC (abhängig von der Umgebung)
