Inno-MAT®
Hub-Dreh-Mechanismus
Der INNO-MAT® ist eine Eigenentwicklung der MIAM® GmbH und ein bahnbrechendes Produkt im Bereich der Automatisierung von metallisch dichtenden, anlüftbaren Kükenhähnen. Das Funktionsprinzip basiert auf einer innovativen kinematischen Lösung und verzichtet so komplett auf in Wettbewerbsprodukten vorhandene und problembereitende Indizierungskugeln. Der INNO-MAT® wandelt eine reine Drehbewegung in eine Hub-, 90° Dreh- und Senkbewegung um und erlaubt erstmalig eine robuste und einfache Automatiserung solcher Hähne mit nur einem Antrieb auch bei hohen Differenzdrücken und großen Nennweiten. Dank der INNO-MAT® Entwicklung können heute metallisch dichtende, anlüftbare Kükenhähne einfach und zuverlässig elektrisch, pneumatisch oder hydraulisch angetrieben werden. Neben der Verwendung für die MIAM® eigene Produktbaureihe metallisch dichtender, anlüftbarer Kükenhähne INNO-CON® rüsten wir auch Armaturen folgender Hersteller mit unserem innovativen INNO-MAT® Mechanismus um:
- Crane Pacific
- Ampo Poyam
- Schuf
Ein dafür entwickeltes Adaptersystem erlaubt eine schnelle Montage des INNO-MAT® auf Fremdarmaturen und damit eine einfache Umrüstung.
Der INNO-MAT® Mechanismus garantiert exakt identische Öffnungs- und Schließzeiten und erlaubt hohe Schaltgeschwindigkeiten. Durch die konstruktive Gestaltung ist die Hubkraft 60% größer als die Senkkraft, wodurch ein Verklemmen des Kükens im Sitz infolge thermischer Schrumpfung ausgeschlossen wird.
Das Standardlieferprogramm umfasst folgende Größen von IM-3.5 (3.5 t Absenkkraft) bis IM-100 (100 t Absenkkraft).
Typische Anwendungen
- Delayed Coker
- Fluidized Catalyst Cracking
- Vakuum-Destillation
- Ethylen Cracker
- Visbreaker
Typische Anwendungen
- Delayed Coker
- Fluidized Catalyst Cracking
- Vakuum-Destillation
- Ethylen Cracker
- Visbreaker

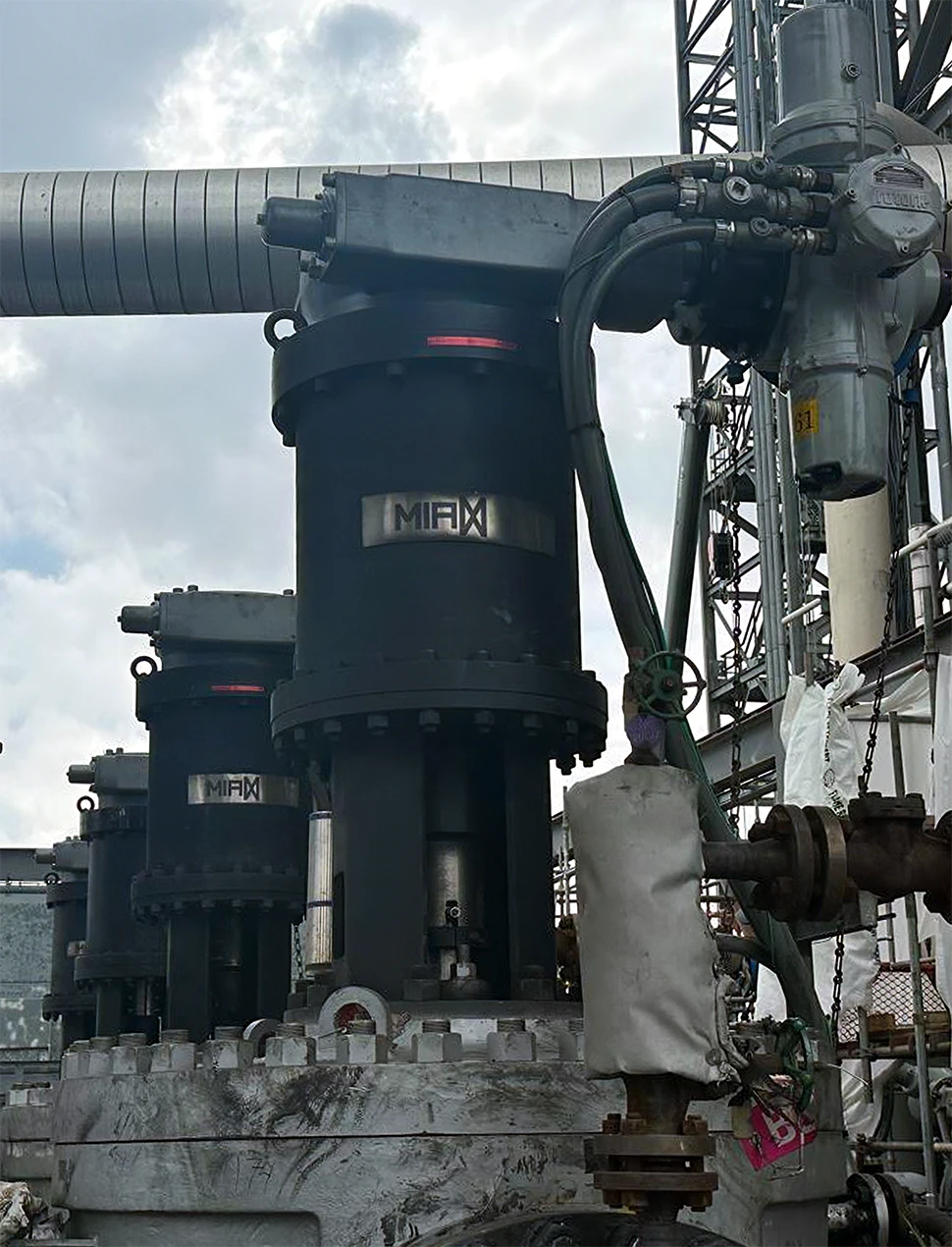

INNO-MAT Lift and turn mechanism

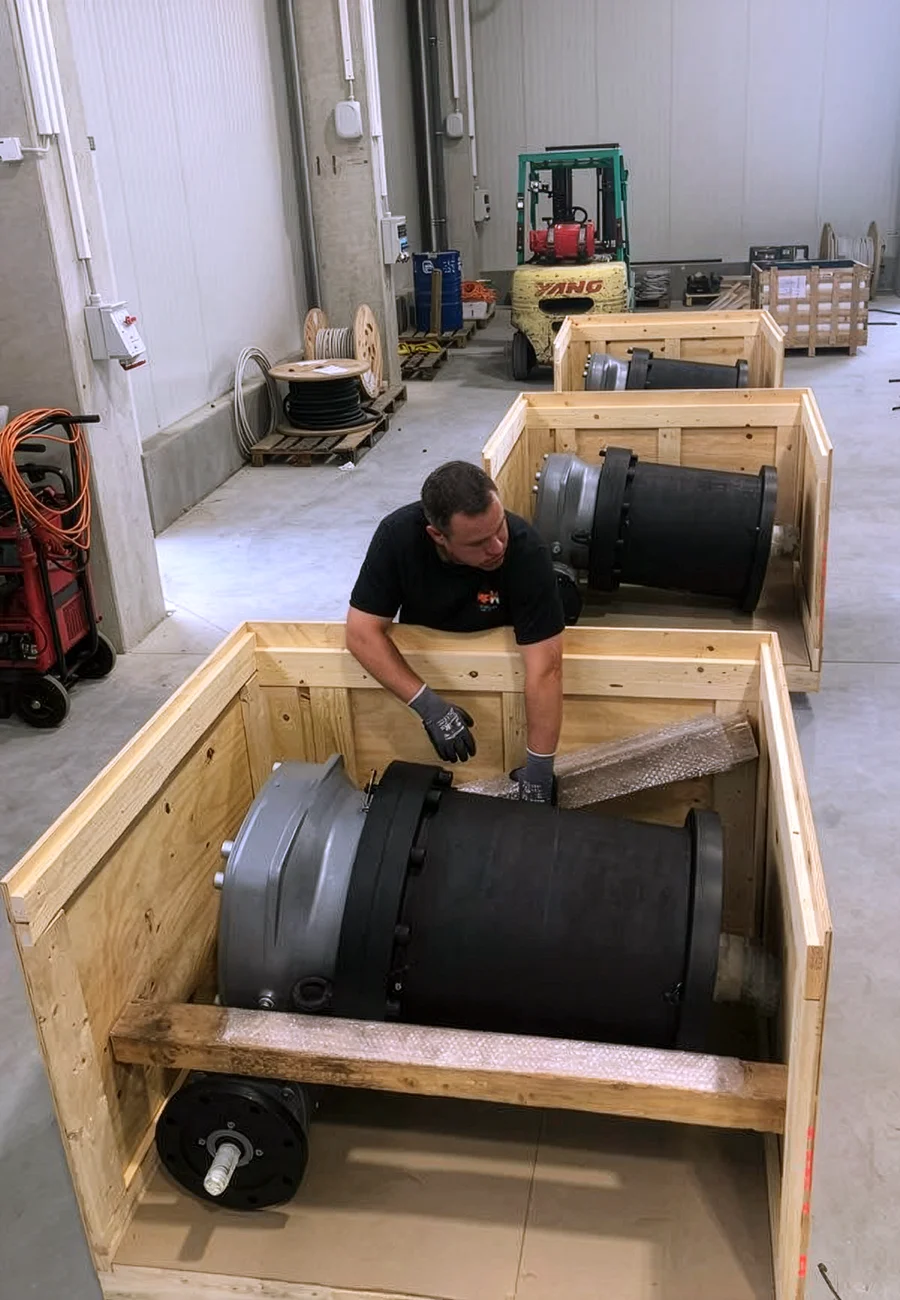

Shipping INNO-MAT for retrofitting

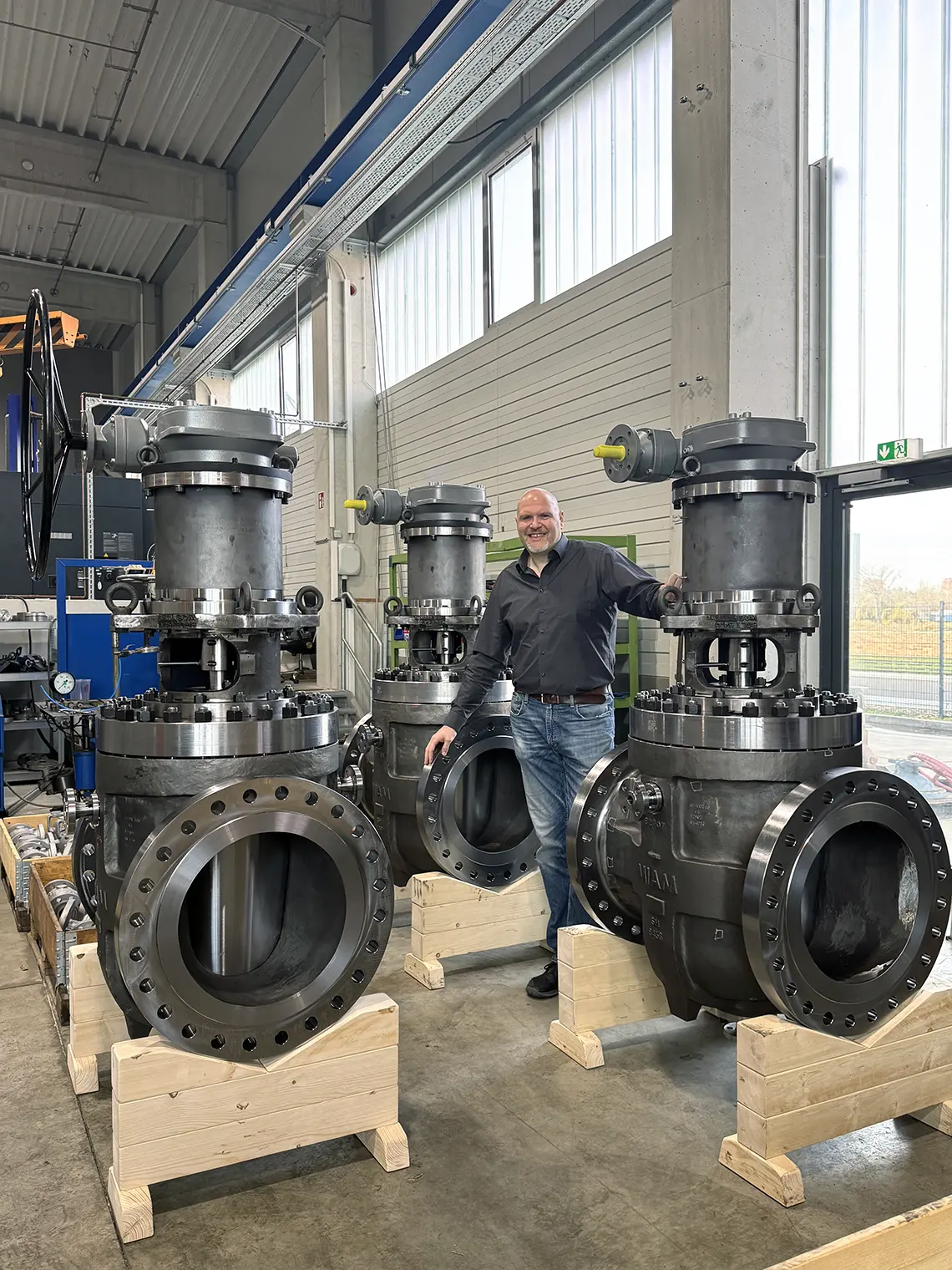

MIAM INNO-CON liftplugs equipeed with INNO-MAT 30 (30 tons downforce)

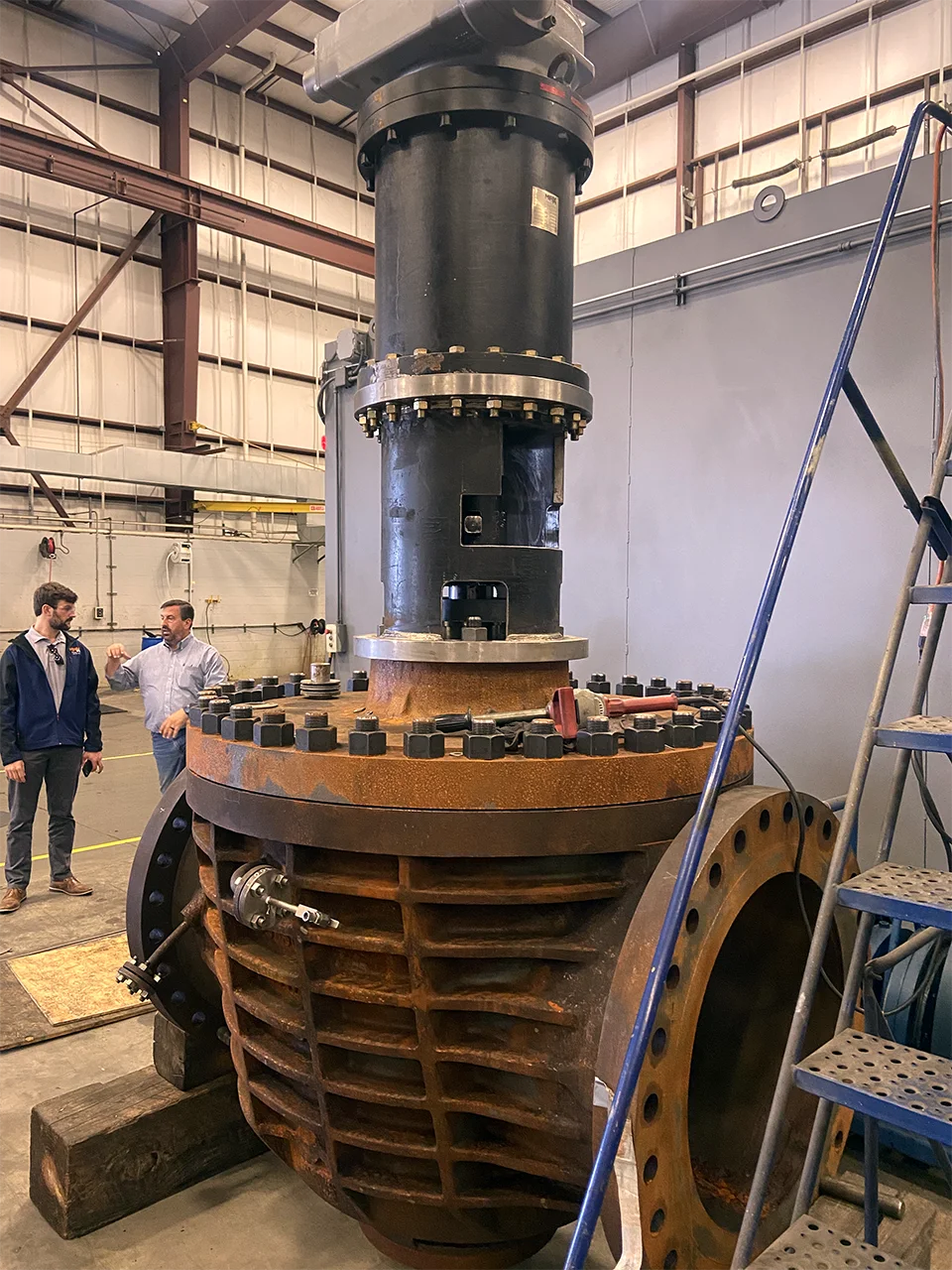

Retrofit of Pacific Wedge plugs with INNO-MAT 100 (100 tons downforce)

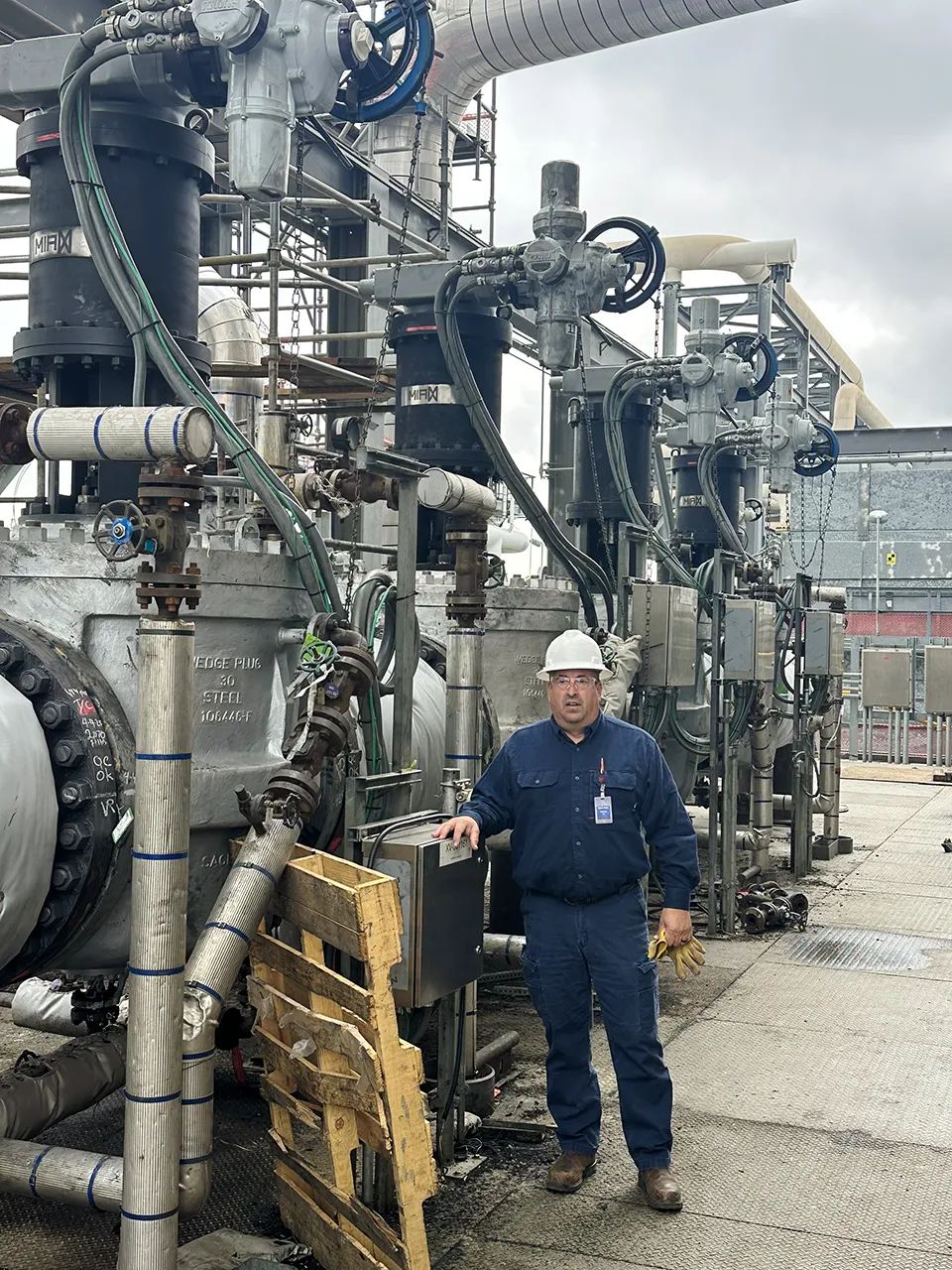

Retrofit of Ampo Poyam Lift plugs with INNO-MAT 100 (100 tons downforce)
MakroPor
Die MakroPor Membranen besitzen Poren mit einem einheitlichen Porendurchmesser (Abweichung unter 5%), der über die gesamte Porenlänge hindurch konstant bleibt. Die Poren sind aufgrund der Vorstrukturierung über die gesamte Fläche des Wafers gleichmäßig exakt hexagonal oder quadratisch angeordnet. Durch eine zusätzliche anisotrope Ätzung können die runden Poren auch zu viereckigen aufgeweitet werden.
Standardprodukte
| Porenabstand | Porendurchmesser | Porenlänge | Anordnung der Poren |
|---|---|---|---|
| 1,5 µm | 1 µm | 50, 200 µm | Trigonal |
| 4,2 µm | 2,5 µm | 50, 200 µm | Trigonal |
| 12 µm | 5 µm | 350, 500 µm | Quadratisch |
| 20 µm | 8 µm | 500 µm | Quadratisch |
Material­eigenschaften
Porendurchmesser anpassbar ab 1 µm bis 17 µm(größer möglich)
Porenabstand und Anordnung der Poren anpassbar durch Anfertigung einer Photomaske zur Vorstrukturierung
Standardabweichung < 5%
Durchflussmembranen mit symmetrischen Poren
Poröses Silizium mit einseitig geschlossenen Poren
Porentiefen von wenigen µm bis 500 µm
Porosität einstellbar ab 20%
thermisch stabil bis 1200ºC
(abhängig von der Umgebung)
funktionalisierbare Oberfläche
Porendurchmesser
anpassbar ab 1 µm bis 17 µm (größer möglich)
Porenabstand und Anordnung der Poren
anpassbar durch Anfertigung einer Photomaske zur Vorstrukturierung
Standardabweichung
< 5%
Durchflussmembranen
mit symmetrischen Poren
Poröses Silizium
mit einseitig geschlossenen Poren
Porentiefen
wenige µm bis 500 µm
Porosität
einstellbar ab 20%
thermisch stabil
bis 1200ºC (abhängig von der Umgebung)
